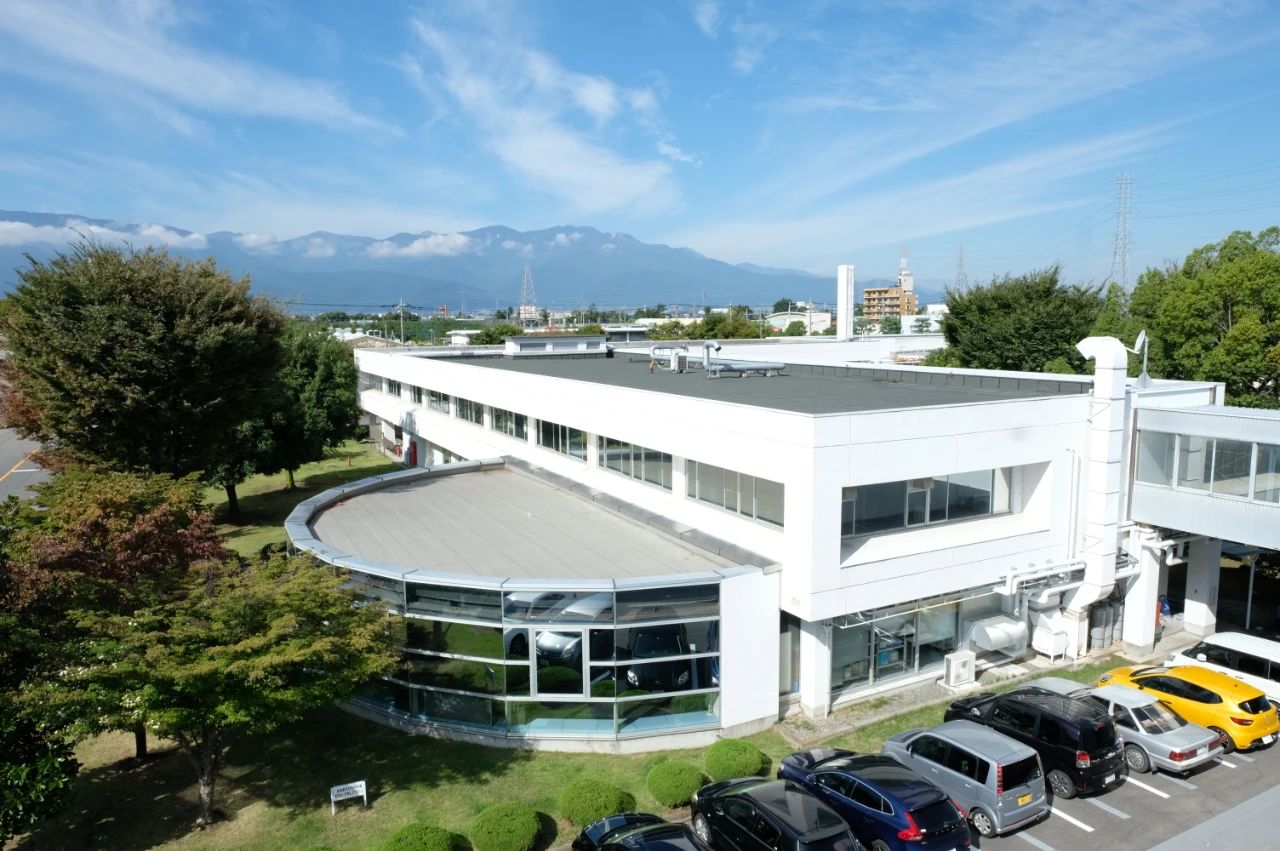

英唐微技術有限公司Yitoa Micro Technology Corporation（YMTC）坐落于日本山梨縣甲府市國母工業區，群山環繞，是著名的度假圣地和葡萄酒產地，環境優美，遠眺富士山，擁有優質的純凈水資源。

      YMTC始于1977年設立的日本先鋒半導體實驗室成立于2003年，是一家集設計研發、晶圓代工及MBE工藝為一體的IDM半導體公司，擁有超過130多人、平均從業經驗在12年以上的研發和工藝團隊，形成了數量眾多完整的知識產權及其他IP，還擁有一條6英寸硅基晶圓生產線，英唐智控正在對其升級改造，使其兼具硅和碳化硅器件的復合生產能力。

       YMTC一直專注于光電轉換和射頻降噪處理芯片的設計、開發和生產，在OEIC、驅動芯片和汽車數字無線接收芯片等市場占有率全球領先。

     芯片生產始于電路設計，設計師定義芯片的功能并指定所需的信號、輸入、輸出和電壓等規格，這些電路規格被輸入到諸如SPICE等設計軟件中，然后導入電路布局程序，隨著設計步驟的進行，電路的精細度逐步提高。電路設計精度從微米開始，之后的每個步驟都會增加給定面積的電路密度。

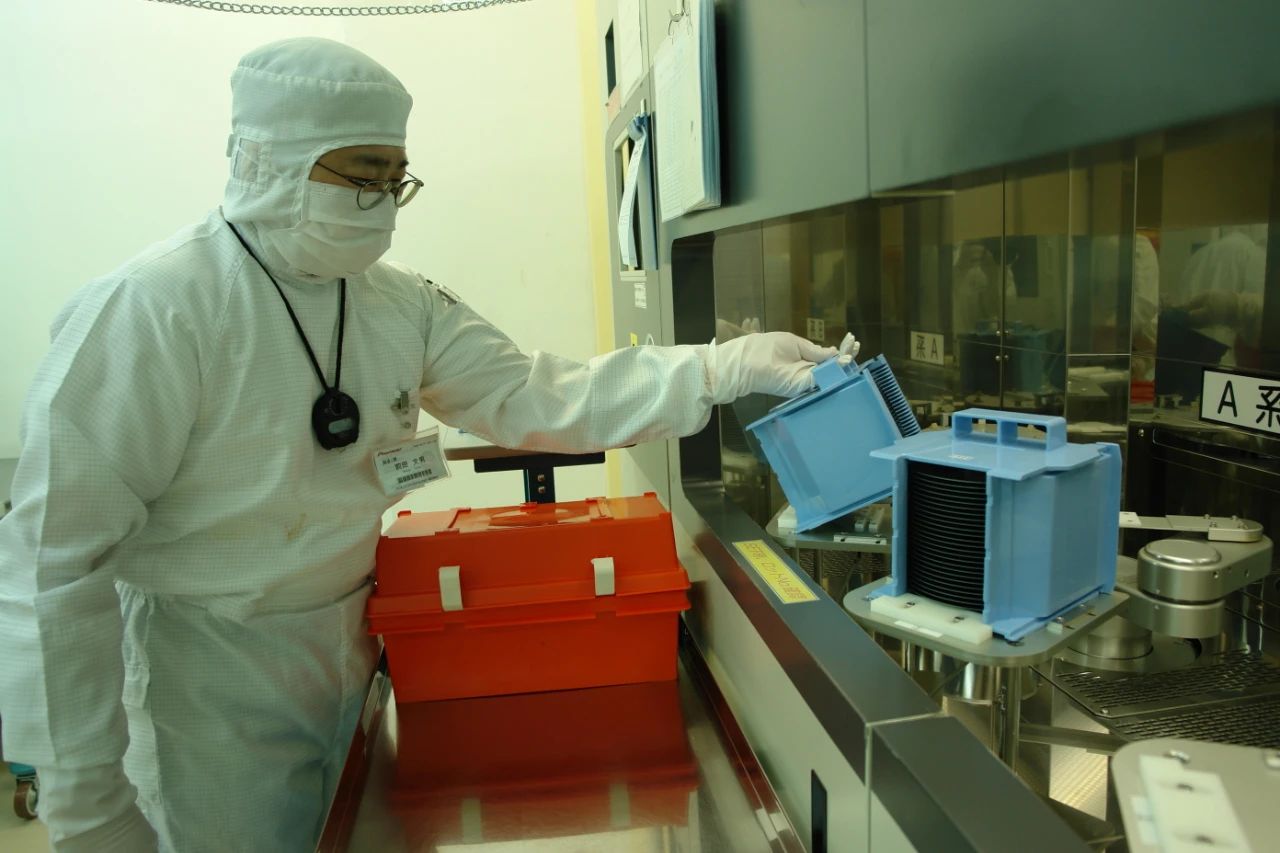

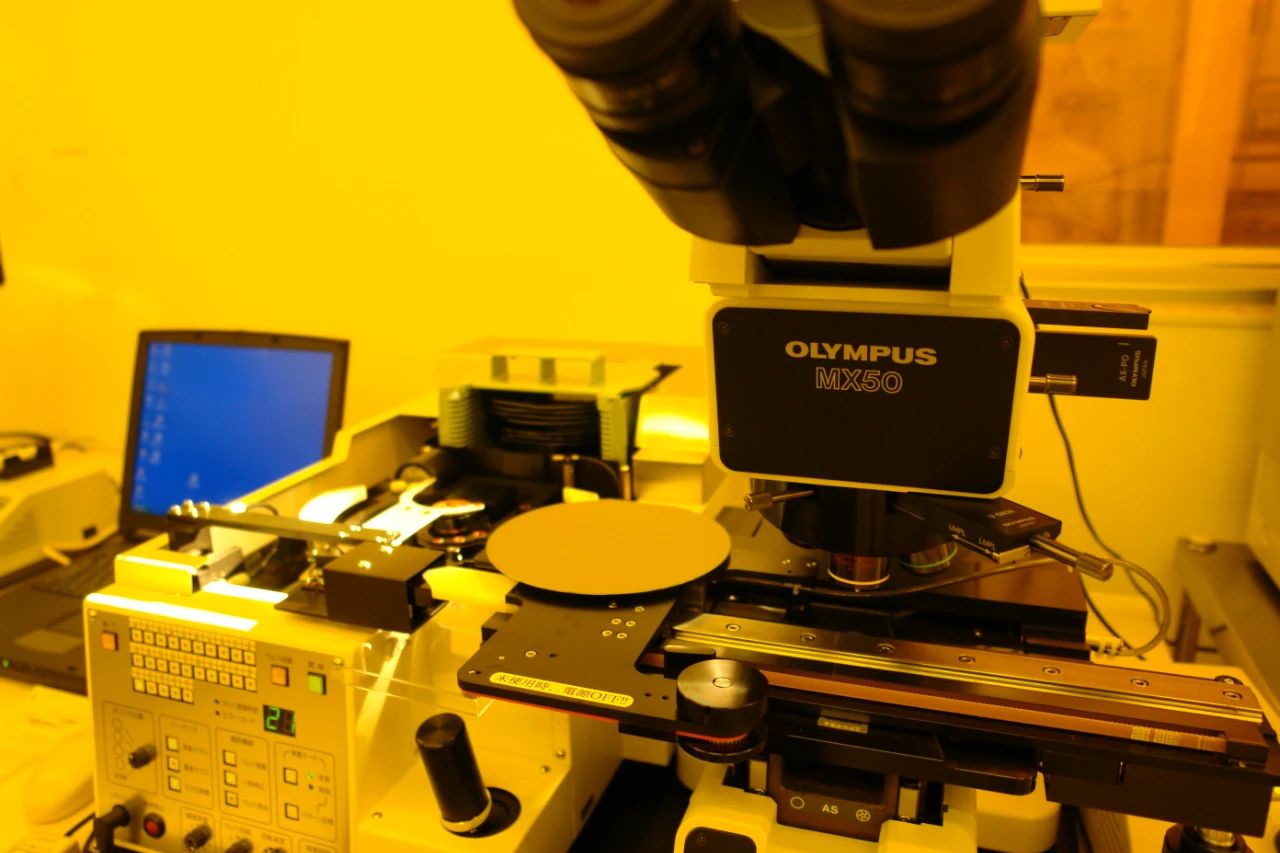

       切割后的芯片原料晶圓，原來是空白和純凈的，在無塵室中電路在此晶圓上分層構建：首先，光阻劑圖案以微米級的精度被光罩在晶圓表面，而后將晶圓暴露在短波紫外線下，未曝光的區域?qū)⒈晃g刻掉并清洗干凈；之后，高溫化學蒸汽沉積在所需區域上，在烘烤中逐步滲透；需要時使用射頻驅動的離子源，將O2+或O+等離子以精確的模式和特定的深度植入；如此循環往復，直至電路構建完成；通過測試機臺完成測試后，送入封裝車間，依據指定需求完成封裝后，做最后的成品測試和包裝，這樣，英唐自主品牌的芯片就制作完成。

       英唐微技術，YMTC，您最好的半導體合作伙伴!
